鍋爐除塵器就是把鍋爐中的粉塵從煙氣中分離出來,在進一步對鍋爐煙氣進行脫硫、脫銷的處理。鍋爐除塵器應用較多的是布袋除塵器和脫硫除塵器兩種。
鍋爐布袋除塵器結構:鍋爐布袋除塵器結構由上、中、下箱體、排灰裝置及噴吹清灰等系統組成,主要有除塵凈風箱體、除塵箱體、灰斗、進風均流裝置、過濾單元、噴吹清灰系統、卸灰系統、支架、爬梯、護欄、鍋爐除塵器照明系統、鍋爐除塵器超溫顯示、故障報警系統、鍋爐除塵器PLC微機控制系統。
1.鍋爐除塵器上箱體包括可掀起的頂蓋和出風口。
2.中箱體內有花板、濾袋組件。
3.下箱體有灰斗,進風口及檢修門。
4.鍋爐除塵器排灰裝置為回轉卸料閥。
5.噴吹清灰系統由脈沖控制儀,電磁氣閥,噴吹管及氣包組成。
鍋爐布袋除塵器結構圖:
鍋爐布袋除塵器的結構特點:1、鍋爐除塵器殼體鍋爐除塵器殼體布袋除塵器 殼體采用氣密性設計,密封性好,檢查門用優良的密封材料,漏風率很低。 進、出口風道布置緊湊,氣流阻力小。
2、鍋爐除塵器花板鍋爐除塵器花板開孔為沖壓工藝,位置要求準確,與理論位置的偏差不大于±1mm,花板平面度<1.5/1000,對角線長度誤差<3mm開孔平滑、無毛刺,有效的保證了除塵器的密封性和國家外排標準的技術要求。開孔后焊加強筋,并保證加強筋布局合理,焊接后花板平整。

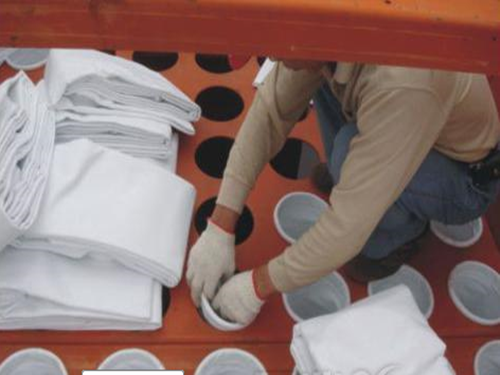

3、鍋爐布袋除塵器濾袋鍋爐布袋除塵器濾袋采用耐高溫布袋,工作溫度<200℃。PTFE濾料(聚四氟乙烯纖維)經三維針刺而成的一種過濾材料。PTFE纖維為大分子線性結構,因而具有極強的耐溫、耐磨、耐腐、耐化學穩定性。濾袋袋口采用彈性漲圈,密封性能好,牢固可靠。采用上部抽袋方式,換袋時打開頂蓋門,抽出骨架后即可換袋,方便快捷。
4、鍋爐布袋除塵器骨架鍋爐布袋除塵器骨架采用圓形,減少了濾袋與骨架的磨擦,延長了濾袋的壽命,又便于卸袋。
電磁脈沖閥選用關系到除塵器的造價及清灰效果。這種脈沖閥的膜片經久耐用,壽命大于100萬次以上,自動清灰,每隔一個清灰周期,各排濾袋根據預先設定好的時間周期依次清灰一遍。
鍋爐布袋除塵器清灰方式采用了不銹鋼噴吹管為固定行噴吹,每個濾室內設置1~2只氣包,氣包上的脈沖閥與噴吹管相連,一根噴吹管對一排濾袋進行清灰。
7、鍋爐布袋除塵器氣缸自鎖式氣缸驅動機構保證在鍋爐運行時出現斷電的情況下,沒有控制系統的信號控制,此鍋爐布袋除塵器也將保持原來的狀態,不會誤操作。
8、鍋爐布袋除塵器PLC控制柜鍋爐布袋除塵器設置采用PLC控制柜,可通過觸摸顯示屏操作實時遠程監測系統運行工況。自動控制采用壓差(定阻)和定時及手動清灰三種控制方式,可相互轉換
9、鍋爐布袋除塵器的卸灰閥它所卸灰的物料溫度可達280°C,耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接。減速機和卸料器殼體有一定的距離。保證了物料的自動卸灰。
鍋爐脫硫除塵器結構以及結構圖請參考這篇文章:《
濕式脫硫除塵器工作原理和結構圖》。
