布袋除塵器結構圖
來源：華康環保 發布時間：2015/4/16 22:03:33
布袋除塵器的結構圖按照清灰系統可以分為不同種類的除塵器，他們的工作原理因清灰方式不用而有所區別。下面華康專家具體提供各種清灰方式的布袋除塵器結構圖。
布袋除塵器的工作原理就是含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。
布袋除塵器按照清灰系統就分為在線、離線脈沖噴吹、反吹清灰、振動清灰布袋除塵器。因此布袋除塵器的結構圖分為多種。
布袋除塵器按照清灰系統就分為在線、離線脈沖噴吹、反吹清灰、振動清灰布袋除塵器。因此布袋除塵器的結構圖分為多種。
脈沖清灰布袋除塵器結構圖:

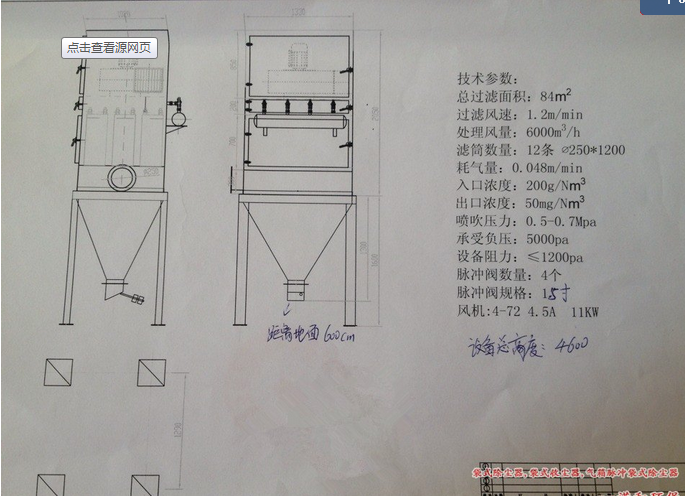

氣箱脈沖布袋除塵器結構圖：

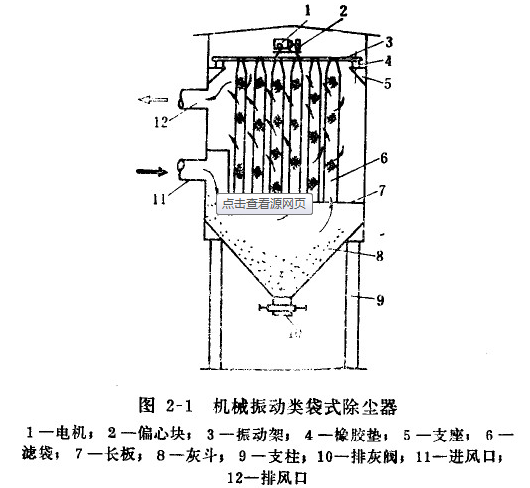

振動清灰布袋除塵器結構圖：
反吹清灰布袋除塵器結構圖：

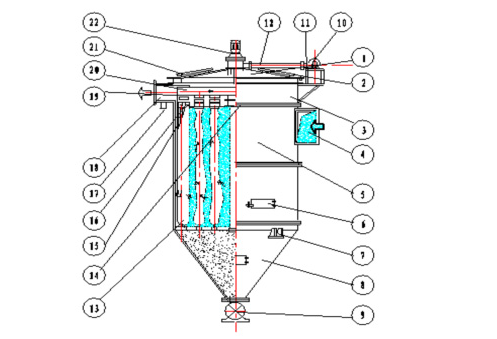

zc機械回轉反吹風布袋除塵器結構
1．上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2．中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
2．中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
3．下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。
4．反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
4．反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
